設備紹介
平成29年、オークマ製マシニングセンター、1台増設しました。
 |
||
 |
 |
|
 |
 |
|
 |
 |
|
 |
 |
|

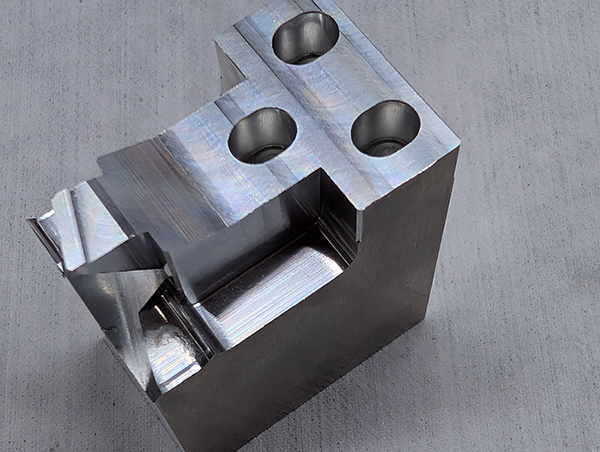

マシニングセンター加工
マシニングセンターとは工作物の取り付けを変えずに、フライス・穴開け・中グリ・ねじ立て等、種々の作業ができるNC工作機械であり、多数の種類の異なる工具を作業位置に持ってくる装置を備えたもの、または、少なくとも2面以上を加工出来る構造で、工具の迅速な交換機能を備えた機械ということになっています。すなわち、一台で、色々な工具を自動的に交換して色々な加工をする機械です。
 |
||
 |
 |
|
ワイヤーカット加工
ワイヤーカットとは、直径0.02mm前後の真鍮線のワイヤーと材料の間に電圧をかけ、生じる放電を精密に制御しながら瞬時的に発生する高温によって材料を溶融することによって加工するというものです。
加工によって、電極であるワイヤーも消耗しますが、通常の放電加工と異なり、常に新しいワイヤーが送り出されるため、非常に高精度な加工が可能になっています。
また、切削加工とは異なり、材料を溶かしながら加工するため、焼入材・超硬合金などの難加工でも、通電さえすれば加工可能です。
CNC複合旋盤加工
CNC複合旋盤とは、材料を回転させバイトと呼ばれる刃物をコンピュータによる数値制御で押し当てる事で切削加工を行う工作機械です。外丸削り・テーパ削り・面削り・ネジ切り加工・中グリ加工など、円形状の加工を得意とします。
さらに弊社では複合CNC旋盤を導入しており、上記加工以外にDカットや側面に対する穴加工や割り出し加工などにより複雑な加工が同時に出来る装置となっております。
他社では出来ない加工
特殊な吸着治具を開発しており、薄物製品の反りやひずみを極力抑えて微細加工する事に成功しております。製品に貫通穴や切り欠き窓が有る形状でも問題無く加工することが出来ます。急な設計変更が生じた場合でも、吸着治具を作り替えたり、修正に時間がかかる事はありません。製品のCADデータを頂ければ素早く治具の作成や加工プログラムの作成が可能です。
主要設備
| マシニングセンター | オークマ | MB46V | 7台 |
| マシニングセンター | オークマ | MB56V | 1台 |
| 5軸マシニングセンター | ブラザー | M300X3 | 1台 |
| CNC旋盤 | エグロ | SANATURN-10 | 1台 |
| CNC旋盤 | オークマ 複合旋盤 | LB3000EXⅡ | 1台 |
| NCフライス | シズオカ | ST-NR | 1台 |
| 汎用フライス | シズオカ | VHR-SD | 1台 |
| 汎用旋盤 | 池貝 | A-25 | 1台 |
| 横型タッピングボール盤 | 三和 | SR5000 | 1台 |
| 平面研磨 | 岡本工作機械 | SGW-63 | 1台 |
| 平面研磨 | ニッコー(株) | F515ADⅡP | 1台 |
| ワイヤーカット | ソディック | ALN600G | 1台 |
| ワイヤーカット | ソディック | AQ300L | 1台 |
| 細穴加工機 | ソディック | KIC | 1台 |
| 三次元測定器 | 東京精密 | SVF-NEX | 1台 |
| 3DCAD | IRON CAD | 3台 |
